浩辰CAD测绘安卓版

浩辰CAD测绘app是一款方便在手机端查阅和处理工程图纸的移动工具，支持直接读取不同版本的CAD文件，满足现场作业人员随时看图、标注和数据复核的实际需求，协助大家脱离图纸图册的携带负担，通过网络保持资料同步与交流。

软件特色

1、读图响应迅速，可以平稳载入AutoCAD以及天正建筑等各个主流版本的图纸文件；

2、画面呈现清晰稳定，依靠真矢量渲染和内置的云端字库资源，避开字体缺失引发的显示异常；

3、支持团队多人针对同一图纸进行在线标记与信息互通，方便不同人员之间及时核对进度；

4、提供多种形式的标记记录手段，能直接加入现场语音、实拍照片或者文字描述，并传递给其他同事；

5、集成常用的绘图辅助模块，包含线条绘制、尺寸测量、文本查找以及图块总数统计等操作；

6、具备云端存储联动能力，图纸资料在移动端和电脑端之间保持一致，便于随时调取查看；

7、图纸分享过程简便，可直接调用常见的通讯软件将文件发给合作方，沟通更加顺畅；

8、兼容DWG与DXF等常见格式的读取，同时支持把图纸内容导出为PDF文件或常见图片格式；

软件功能

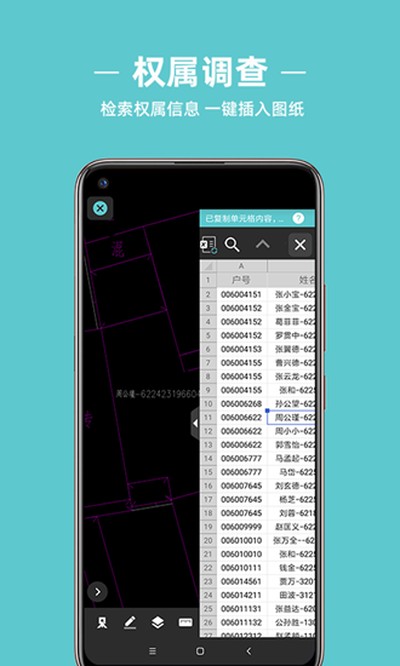

1、权属调查

支持调入权属资料表格，通过输入关键内容快速查找，将表格数据直接放置到对应图纸位置。

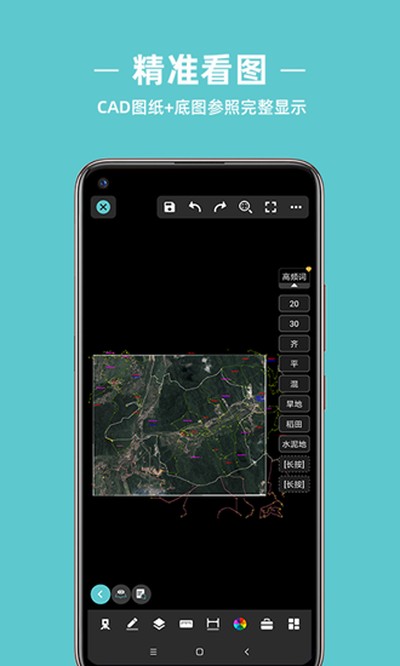

2、底图参照

能够依据tfw或jgw坐标定位文件，把航拍影像准确叠加到图纸底图当中。

3、插入照片

可将现场拍摄的图片以关联链接方式加入图纸，并支持自定义名称，方便后续整理归档。

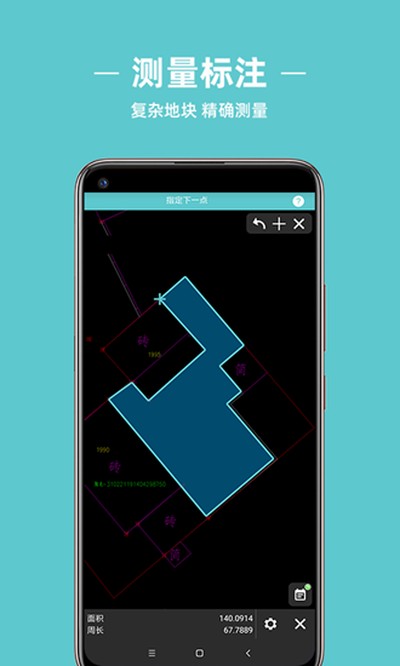

4、绘图工具

内置基础的图形画线、数据量取、尺寸标定、元素检索以及节点捕捉等实用编辑选项。

5、模拟鼠标

配备拟真光标操作配合自动捕捉机制，让触屏环境下的选点与细致操作变得更加跟手。

6、云图分享

图纸能够存入云空间备份，并通过多种常规聊天工具直接分发给他人浏览。

软件亮点

1、准备了多样化的现场测绘辅助功能，方便使用者在现场直接修改偏差内容，保持图纸信息的准确。

2、支持把现场拍摄的照片作为参考链接放进图纸，查看时点一下链接就能直接调出对应实景照片。

3、具备实用的批量文本替换能力，输入关键词就能对全图范围内的目标字词完成统一调整。

4、可以直接用来核验与匹配权属关联信息，为房地一体化等调查项目的现场取证提供便利。

5、借助云端空间来保管工程文件，在手机上改动原始图纸后，修改记录会自动同步保存。

6、支持将图纸内容快捷转换成图片或PDF文件，即便对方手机没有专业看图工具也能正常查看。

软件优势

1、让工程人员随时拿出手机就能核对现场尺寸和图纸细节，省去携带纸质图纸的麻烦；

2、涵盖了大量日常用得到的图纸改动与标定功能，能够应对现场临时出现的各种微调要求；

3、支持通过微信、QQ以及电子邮件等多种途径发送图纸，满足不同场景下的交付习惯；

4、能够把DWG格式的图纸转存为通用的PDF或者常见图片文件，方便在各类设备上传阅；

5、针对图纸字体有专门的解析支持，能有效避免打开图纸时遇到文字变成问号或乱码的情况；

6、内置的计算机制能保障距离和面积测量结果的准确性，方便现场人员随时核对工程数据；

推荐理由

让施工与勘测人员在野外或者工地现场可以直接用手机查看原始图纸，发现问题能立刻在手机上改动；

不需要随身带电脑或图纸夹，靠一部手机就能完成日常看图、测量与轻量编辑，实现无纸化现场作业；

能把处理好的图纸通过聊天软件或者邮件迅速发给甲方或同事，减少反复传文件的沟通成本；

支持大体积工程文件的稳定存储，并且在不同设备登录账号后都能继续查阅，保持修改内容同步；

里面提供的标记、量测和检索等日常功能都可以直接使用，帮助大家更省心地打理手头的工程图；

对存放的各个图纸文件可以添加文字备忘，帮助快速辨别图纸版本和具体项目归属；

使用教程

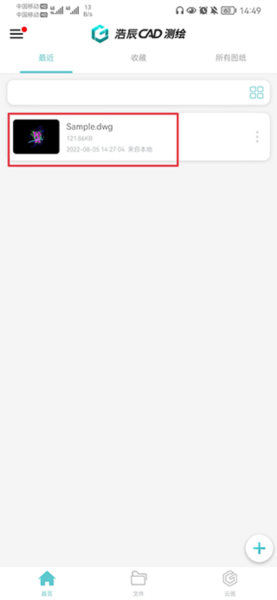

启动软件后，在文件列表中找到并打开准备进行测量的图纸。

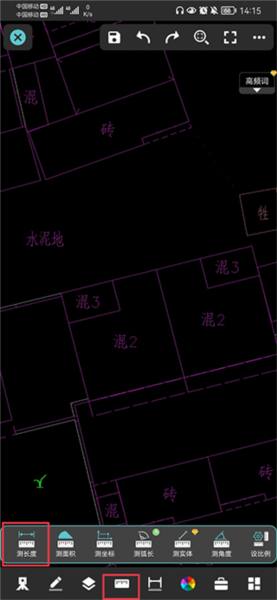

用双指将图纸画面局部拉大，点击下方的测量工具图标，选择测长度的功能。

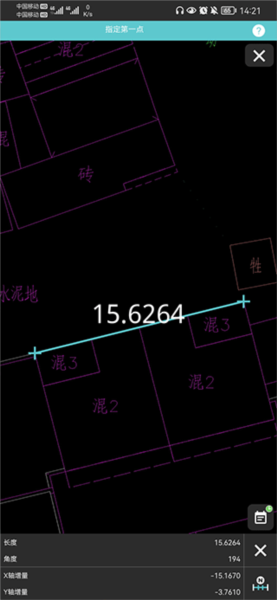

分别点击需要量取的线段起点和终点，屏幕上就会直接显示出这两点之间的实际距离。

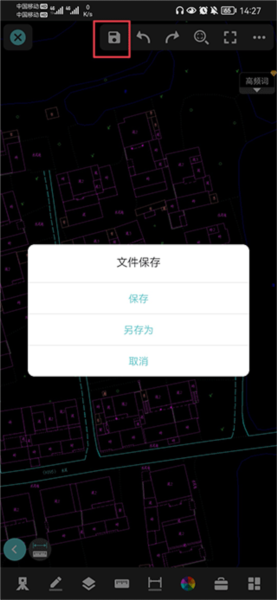

测量或编辑完成后，点击界面上方的保存按钮，选择覆盖保存或者另存为一个新文件即可。

常见问题

CAD测量结果与图纸上有误差？

在图纸中量取长度或者计算面积时，需要把光标精准对齐到线条的端点或交点上，才能保证数值没有偏差。

选择测量命令后，用单指按住屏幕轻轻拖动，屏幕上的十字光标就会跟着移动，当光标移到端点附近出现捕捉标记时松开手指，就代表已经准确定位到了该节点。

CAD测量结果与图纸数据相差100倍？

测量出来的数值与标注相差很多倍，通常是因为图纸在初期绘制时设置了不同的出图比例，导致手机按实际单位换算时产生了倍数差异，处理方式如下：

（1）展开测量工具栏目，向左滑动菜单找到【设比例】这个功能选项。

（2）在比例设置界面中，可以直接挑选对应的常用比例，或者手动填入图纸对应的具体比例数值。

（3）设置完成后返回测量界面重新量取线段，这时读取出来的数据就会和图纸标注保持一致。

CAD测量结果如何保存、查看、分享？

（1）在图纸上完成距离测量后，具体数据会出现在屏幕下方，如果需要把数值记录下来，点击叉号上方的笔记本图标，数据就会被保存。

（2）记录好数据后退出当前测量状态，点击测量菜单里的【看结果】，就能集中查看刚才记录的所有测量数据明细。

（3）如果要把这些测量好的数据发给其他人，根据需要点击发送简略结果或者完整明细即可。

CAD怎么快速统计块数量？

1、在手机里打开浩辰CAD测绘软件，调出需要清点图块的图纸文件，在底部的菜单中找到【工具箱】，点击里面的【块统计】选项。

2、把图纸局部放大以便看清细节，点击选中想要统计的目标图块，在弹出的统计设置窗口中，按实际需要勾选图层限制、忽略特定图块以及选择统计的范围方式。

3、如果选择按区域统计，把范围切换到【窗口】，然后根据屏幕上方的操作指引，在图纸上框选出要清点的具体矩形区域。

4、框选完毕后，统计窗口内就会自动列出所选区域中该图块的准确数量。
